Construcción metálica
Kinnox-Deck
Plancha de acero estructural galvanizada que soporta el vaciado de concreto y posteriormente las cargas sobreimpuestas del sistema de entrepiso.
Fotografía del catálogo Kinnox 2024.
Construcción metálica
Teja metálica
Plancha de acero que simula las tejas clásicas de barro. El catálogo describe resistencia a la corrosión y a la decoloración por su esmaltado.
Aplicaciones
- Techado de residencias y edificios
INFORMACIÓN DEL PRODUCTO
Especificaciones técnicas
Dimensiones y cubrimiento
Catálogo 2024 · PDF pág. 19 / impresa 37 ↗| Calibre | Ancho total (pie) | Ancho total (m) | Ancho útil (pie) | Ancho útil (m) | Largo (pie) | Largo (m) | Gradas | Peso (lb) | Peso (kg) | Cubrimiento (m²) | Selección |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 26 | 3.62 | 1.105 | 3.41 | 1.040 | 6 | 1.85 | 6 | 18.19 | 8.25 | 1.87 | |
| 26 | 3.62 | 1.105 | 3.41 | 1.040 | 9 | 2.75 | 9 | 27.03 | 12.26 | 2.81 | |
| 26 | 3.62 | 1.105 | 3.41 | 1.040 | 12 | 3.65 | 12 | 35.87 | 16.27 | 3.74 | |
| 26 | 3.62 | 1.105 | 3.41 | 1.040 | 15 | 4.55 | 15 | 44.73 | 20.29 | 4.68 |
Dibujos y detalles técnicos
Recortes de los dibujos originales. Consulta la página fuente para su contexto.
Normas publicadas
- Acero base ASTM A568-M (JIS G 3141 SPCC)
- Galvanización ASTM A653-M
- Esmaltado ASTM A755
Referencias de la edición 2024; no implican verificación de certificaciones vigentes.
Notas del catálogo
- Calibre 26, espesor 0.50 mm. Longitud de grada: 0.3 m.
- Colores: RAL 8004 Rojo Terracota, RAL 6005 Verde Oscuro y RAL 5009 Azul Oscuro.
- Otras longitudes a solicitud, mínimo 5 pies.
- Transportar con especial cuidado y en condiciones secas para evitar deformación.
- Camiones cerrados o lonas impermeables; no usar protectores plásticos durante el transporte.
- Si las láminas se mojan antes de instalarse, secarlas inmediatamente una por una.

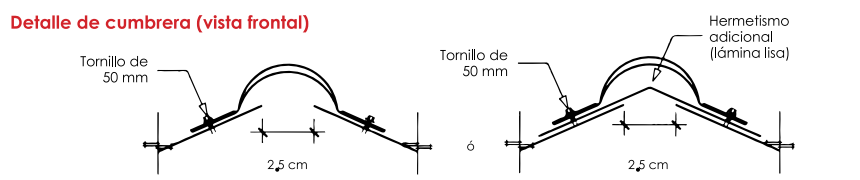

- Cumbrera: tornillo de 50 mm; detalle frontal con cota 2.5 cm y opción de hermetismo adicional mediante lámina lisa.
